航海，是人們探索世界、超越自我的征程。
電影中的航海羅盤
宋元時期，是海上絲綢之路發展的繁盛時期。至遲在北宋時期，一個重要的導航器具被廣泛應用于航海，這就是航海羅盤。航海羅盤在古代被稱為指南針、浮針和羅盤等，是由一根指南的針和中央挖空的刻度盤所組成。
中國航海博物館藏 各式羅盤
羅盤，竟然源于占卜？
航海羅盤脫胎于堪輿羅盤，也就是算命的風水（地理）先生手中用于占卜的風水羅盤，而更早的占卜器具，則是栻盤。
甘肅省博物館藏 漆栻盤
從栻盤到堪輿羅盤
栻盤由圓形天盤和方形地盤組成，形制象征天圓地方。早期栻盤多為木質，“楓木為天，棗心為地”，天盤與地盤之間由轉軸連接，使用時天盤轉動，因此被稱為“旋式”。從甘肅武威、安徽阜陽、朝鮮樂浪古墓等出土的栻盤來看，天盤外圈有十二月神與二十八宿，內圈為北斗七星連珠式樣，斗星之間有細線相連，其中第五星為轉軸，斗柄可隨天盤旋轉指向地盤各種卦象，用于占卜。
后來這種栻盤被新發明所替代，天盤被改成指南針，地盤被挖空浮針并保持卦象外型，栻盤就變成了堪輿羅盤。
從堪輿羅盤到航海羅盤
堪輿羅盤卦象繁復，比較適合做玄學風水方面的闡釋?zhuān)胶?dǎo)航講求實用，所以堪輿羅盤簡化之后，僅保留一圈由天干、地支組成的針位，便于直觀導航，堪輿羅盤就衍化成了航海羅盤。
中國航海博物館藏 堪輿羅盤

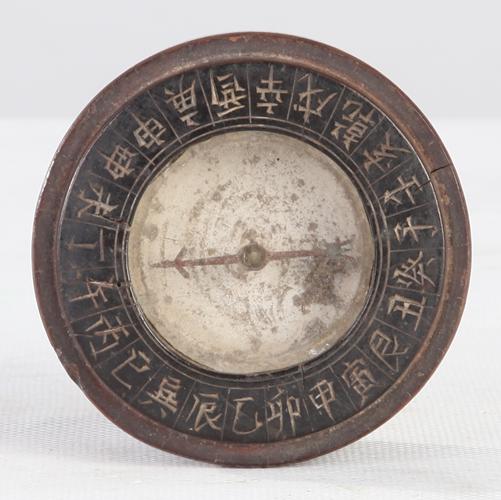

中國航海博物館藏 航海羅盤
比較可見，航海羅盤采用的是堪輿羅盤中最簡易、最基本的一種布局，即24方位布局；而堪輿羅盤則因堪輿需要，另外添加諸多卦象要素。航海羅盤的24方位，分別采用的是十二地支（子、丑、寅、卯、辰、巳、午、未、申、酉、戌、亥）和十天干中的八干（甲、乙、丙、丁、庚、辛、壬、癸），以及八卦中的四維（乾、坤、艮、巽）來表示，天干、地支與四維均衡排列（順時針依次排序?yàn)樽?、癸、丑、艮、寅、甲、卯、乙、辰、巽、巳、丙、午、丁、未、坤、申、庚、酉、辛、戌、乾、亥、壬），其中子、午為正南正北，卯、酉為正東正西。方位指示而言，上述24字中的單字表示的方位，稱為“單（丹）針”，共計24單針，每單位可以精確至15°；以相鄰兩字表示的針位稱為“縫針”共計24縫針，每單位可以精確至7.5°。這樣，一個簡易的羅盤就可以指示48個方位了。
從水羅盤到旱羅盤
航海羅盤有水羅盤和旱羅盤之分，早期的航海羅盤都是水羅盤，它是指在承針器中裝水、將針浮于水面上用于指南的羅盤，宋元明時期用的就是這種水羅盤，所以史書會有“浮針于水”的記載。據劉義杰先生研究，航海羅盤至南宋中葉臻于成熟，此時專掌航海羅盤的航海技術人員出現，即“火長”；而“火長”稱謂的由來，則與堪輿術中的五行陰陽八卦理論相關。
針盤示意圖
海上航行中，尤其是風雨晦冥之時，“火長”常用航海羅盤指示方向，同時假以諳熟內心的“針經”來協助航海。

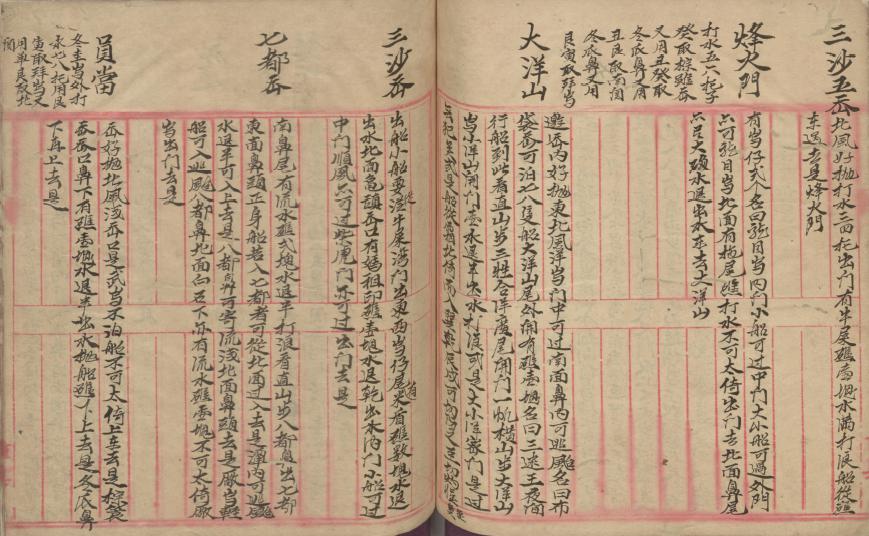

中國航海博物館藏 民國海道針經
但水羅盤使用終歸不便，于是水羅盤中的浮針被改成支軸撐針來指南，旱羅盤出現了。旱羅盤自明代嘉靖?jìng)魅牒?，逐漸取代水浮式羅盤，至清代已罕見水羅盤的使用了。
航海羅盤在航海中意義重大，這不僅僅體現在其可以為大海航行保駕護航，更是因?yàn)檎窃谄溆糜诤胶Ｖ螅铰凡诺靡韵鄬?duì)固定，航行區域也得以擴展，并因之產生了諸多“針經”可以佐助航海，這對航海經驗的累積乃至后世航海技術的發展至關重要。
參考文獻 |
王振鐸：《司南指南針與羅經盤——中國古代有關靜磁學識之發現及發明》（上），《考古學報》1948年總第3期
王振鐸：《司南指南針與羅經盤——中國古代有關靜磁學識之發現及發明》（中），《考古學報》1949年總第4期
王振鐸：《司南指南針與羅經盤——中國古代有關靜磁學識之發現及發明》（下），《考古學報》1951年（無期號）
聞人軍：《南宋堪輿旱羅盤的發明之發現》，《考古》1990年第12期
劉義杰：《“火長”辯證》，《海交史研究》2013年第1期
中國航海博物館編著：《海帆遠影——中國古代航海知識讀本》，上海人民出版社，2018年
